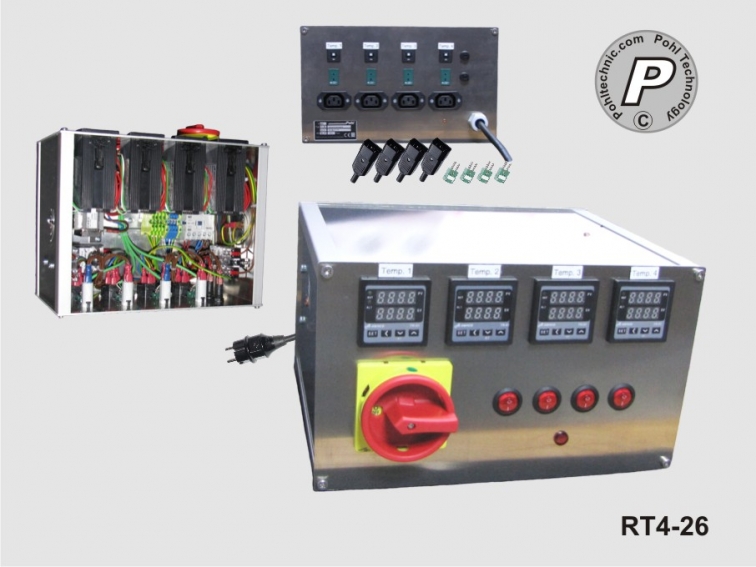

4-Kanal Temperatursteuerung

Kompakte Mehrkanal Temperatursteuerung im Tischgehäuse.

Für vielseitigen Einsatz zur Realisierung von Temperatursteuerungen, welche bis zu 4 unabhängig zu regelnde Lasten ansteuert.

Der A-senco RT4-26 4-Kanal Temperaturregler ist in erster Linie zur Steuerung von elektrischen Heizungen  mit folgenden Anforderungen konzipiert:

• Für die Steuerung von Anlagen bis zu 4 Heizzonen, sofern jede Heizzone einen eigenen Sensor mit Regelkreis benötigt.
• Für die Steuerung einer Gesamt-Anschlusslast von max. 3,5 KW (16A), wobei jeder Kanal einzeln mit max. 1,8 KW (8A) belastet werden darf, sofern die Gesamtlast nicht überschritten wird.
• Für den Betrieb von Lasten, welche mit einem gemeinsamen Hauptschalter, sowie bedarfsweise mit einem gemeinsamen Sicherheitskreislauf mit Hardwareabschaltung der gesamten Steuerung im Falle von Übertemperatur betrieben werden können.
• Sensoreingang: 4 x Thermoelement Typ K, Typ J oder PT100 (bitte oben auswählen)

Der Lastausgang des Gerätes wurde in dieser Version mit 4 Kaltgerätebuchsen realisiert. Alternativ können Hasco-Kombistecker oder auch individuelle Anschlussbuchsen verbaut werden.
Die Temperatursteuerung ist fertig montiert im kompakten Tischgehäuse mit den Maßen ca. 290x180x240 mm (BxHxT). Der Regler wird an einer vorschriftsmäßig abgesicherten, haushaltsüblichen Schuko-Steckdose angeschlossen.  Die zu steuernde Last an der Gerätesteckdose rückwärtig am Reglergehäuse eingesteckt (Stecker beiliegend).

Die Bedienung des A-senco RT4-26 wird durch eine verständliche deutsche Bedienanleitung in gebundener Papierform, zusammen mit der Betriebsanleitung der verwendeten 4 Stück A-senco TR-81 Einbauregler ausführlich erläutert.

Bei gleichzeitiger Bestellung eines Sensors, wird dieser von uns am Gerät montiert und konfiguriert.

Die Schaltung der zu regelnden Last erfolgt mittels eingebautem SSR-Relais mit einer großzügig dimensionierten Nennlast von 25A / 230VAC (max. Schaltlast = 10A bei ohmscher Last).
2 handelsübliche Glasschmelzsicherung der Größe 5x20mm (rückseitig zugänglich), sorgen für eine Absicherung der internen Steuerspannung, welche mittels Trenntrafo intern erzeugt wird. Die Absicherung der angeschlossenen Last erfolgt über 4 interne Sicherungsautomaten mit jew. 8A (Thermoschutzschalter).
Die gesamte Steuerung besitzt einen allpoligen Hauptschalter mit Not-Aus-Funktion, sowie für jeden Kanal einen getrennten ON / OFF - Schalter (beleuchtet).  Die Bedienung erfolgt komplett über die Folientastatur der Reglereinheiten.

Zur Anpassung an Ihre Anforderungen bietet der Regler noch eine Vielzahl an Sonderfunktionen:

• P.I.D. Regelstrecke mit Autotuning-Funktion oder wahlweise P.I.D.-Regelstrecke mit Auto-tuning-Funktion für jeden Kanal.
• Wahlweise ON / OFF-Betriebsmodus mit frei vorwählbarer Hysterese (Mischbetrieb möglich).
• Passwortgeschütze Parametrierung (Bei Bedarf).
• Begrenzung der max. Einstelltemperatur zur Verhinderung von Fehlbedienung.
• Sicherheitsabschaltung bei Fühlerbruch, Übertemperatur (vorwählbar) oder Regelausfall über zusätzlich integriertes Sicherheitsrelais . Hardwareabschaltung durch abfallenden Sicherheitskreislauf.  Mit Anzeigefunktion nach Abschaltung, wahlweise auch über  Flash-LED und akustischen Signal-Melder.
• Kalibrierfunktion zur Eliminierung von Fühlerabweichungen
• Wahlweise Heiz- oder Kühlbetrieb

Der Regelbereich des Gerätes beträgt 0 ...1750°C, je nach verwendetem Fühler bei 1/10-Grad Auflösung, bzw. gradgenauer Auflösung bei Messbereichen >999°C. Der tatsächliche Messbereich ist abhängig vom verwendeten Sensor. Bitte wählen Sie unter "Temperaturfühler", bzw. aus unserem Lieferprogramm die für Ihre Anwendung passenden Fühler aus.
Individuelle Ausführungen dieses Reglers, z.B. zur Schaltung von stärkeren Lasten, für Anschluss an 400VAC Starkstromnetze,  Sonder-Anschlussbuchsen, Alarmfunktionen oder individuellen Applikationen sind auf Anfrage möglich.
