SET-3 Einbauset A-senco für Lastschaltung bis 1000 Watt



SET-3 Einbauset A-senco für Lastschaltung bis 1000 Watt

Art.Nr.: SET-3-Tr81HsaPtSsr

EUR 86,29
inkl. 19 % USt

  • Sofort versandfähig, ausreichende Stückzahl Sofort versandfähig, ausreichende Stückzahl
  • Lieferzeit 1-2 Tage
  • Gewicht 0,4 kg

Produktbeschreibung

Komplettset inkl. Regler, PT100, SSR-Relais + Hutschienenadapter!

Temperaturregler für vielseitigen Einsatz, Robuste Regelgeräte sowohl für ON/OFF Zweipunkt-Regelungen, oder wahlweise komfortabler P.I.D. Regelstrecke.

Verständlich erläuterte Bedienung und Parametrierung mittels ausführlicher deutscher Bedienanleitung auch für Nichttechniker einschl. kostenfreier Telefonsupport (normaler Festnetzanschluss ohne Zusatzkosten).
Komplettset bestehend aus:

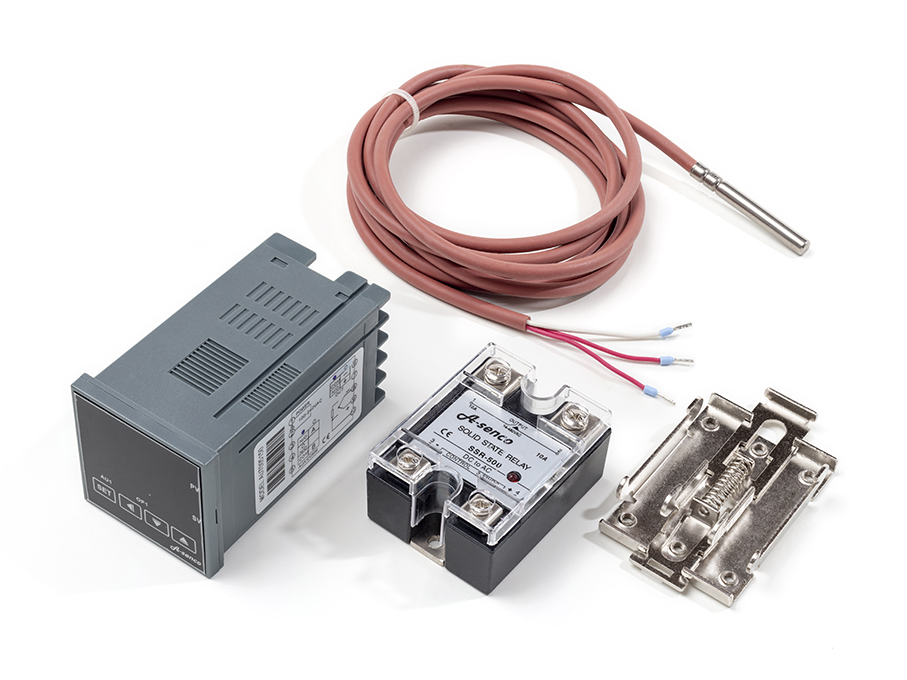

  • Einbau-Temperaturregler A-senco TR-81
  • PT100 Kabeltemperaturfühler 50x6, V4A, max. 205°C, 2m Silikon-Messleitung
  • SSR-Relais zur Schaltung von Verbrauchern
  • Adapter für die Befestigung des SSR-Relais auf Standard-Hutschiene 35mm


Dieses Komplettset mit unserem Regler TR-81 ist in Verbindung mit dem beiliegenden Pt100-Fühler (für Heiz- und Kühlbetrieb) im Regelbereich zwischen -50 ...+205°C konzipiert. Das beiliegende SSR-Relais mit einer Nennleistung von 230V AC / 10A ist zur Lastschaltung von bis ca. 1000 Watt (bei ohmschen Lasten - bitte berücksichtigen Sie die verringerte Schaltleistung von SSR-Relais bei induktiven Lasten) geeignet. Sets für höhere Schaltleistungen mit kombiniertem Kühlköfper finden Sie in unserem Shop.

Einfache Parametrierung und sinnvolle Zusatzfunktionen wie Fühlerbrucherkennung mit autom. Lastabschaltung und Alarmausgabe, Passwortschutz für Parameter, zusätzlicher frei konfigurierbarer Zusatzausgang, Sollwert-Eingabebegrenzung, Kalibrierfunktion etc., bieten für den Industrieeinsatz die notwendigen Vorraussetzungen.

Der TR-81 verfügt über die für den Anschluss von Pt100 -Fühlern in Dreileitertechnik notwendige Schaltung zur Kompensierung des Leitungswiderstands. Es können damit Messleitungen von bis zu 50 Meter ohne Zwischentransmitter realisiert werden. Zusätzlich ist eine Messkalibrierung am Regler durchführbar. Der Anschluss ist Zweileiterkompatibel.
Der Regler verfügt neben dem Kleinspannungsausgang zum Anschluss des mitgelieferten SSR- Halbleiterrelais zusätzlich über einen Relaisaugang für die Programmierung eines Alarmwertes oder der Schaltung eines zusätzlichen Verbrauchers bei separat programmierbarer Temperatur mittels potentialfreiem Kontakt (Wechselschalter).

Im ON / OFF-Betrieb lässt der Regler eine frei einstellbare Hysterese zu. Zur Ermittlung einer optimalen Regelstrecke enthält der TR-81 eine Autotuningfunktion zur vollautomatischen Ermittlung der optimalen Reglereinstellung im P.I.D.-Betrieb.
In der Regel ist eine manuelle Einstellung der P.I.D.-Parameter nicht mehr notwendig, jedoch für individuelle Bedürfnisse ebenfalls möglich.

Technische Daten

Reglereinheit A-senco Temperaturregler TR-81:
On/Off-Betrieb mit frei einstellbarer Hysterese oder wahlweise PID-Regelstrecke mit Autotunefunktion
Steuerspannung: 230VAC (Akzeptanz: 85 - 260VAC / DC)
Maße: ca. 48x48x105 (HxBxT), Ausschnittsmaß: 45x45mm

Features:
  • Autotune zur Selbstfindung der optimalen P.I.D.-Regelstrecke
  • Kalibrierfunktion bei Fühlerabweichungen (nicht eichfähig)
  • Menüzugang Codegesichert gegen unbefugten Eingriff
  • Schnellzugriff zur Veränderung der Solltemperatur bei laufendem Betrieb (bei Bedarf blockierbar)
  • verschiedene Alarmmodi
Sensor Pt100 Widerstandsfühler mit V4A-Hülse 50x6mm in Dreileitertechnik
Messbereich -30 ...+200°C inkl. 2m Silikonmessleitung
SSR Halbleiterrelais A-senco SSR-500:
Thyristorschaltung mit Nullspannungsdurchgang beidseitig.
3 ...32VDC Steuerspannung
Maße: Außenabmessungen ca. 45x57x32mm (LxBxH mit Schutzkappe)
Hutschienenadapter Wärmeableitende Adapterplatte zur direkten Befestigung an Normhutschiene 35x7mm bzw. 35x15 über Federkralle
Messbereich -30 ...+200°C
Anzeige Zweizeilige LED-Anzeige (Istwert und Sollwert)
Über ein Menüparameter kann die Anzeigeauflösung je nach verwendetem Input gradgenau, oder wahlweise mit Anzeige einer Nachkommastelle eingestellt werden:
Bei Analogwertinput stehen Ihnen max. 3 Nachkommastellen zur Verfügung.
Unabhängig der Anzeigeaufllösung beträgt die Messwertauflösung immer 1/10 Grad bzw. Anzeigeeinheit.
Hysterese Im Zweipunktbetrieb (On/Off) frei vorwählbare Hysterese (Wiedereinschaltverzögerung).
Hysterese beidseitig wirkend (dies bedeutet, dass z.B. bei Betrieb einer Heizung bei vorgewähltem Sollwert von 200°C und 0,5° Hysterese der Regler bei 200,5° abschaltet und bei 199,5° wieder einschaltet



Downloads

 Bedien_SSR-500-514web.pdf (0.14 MB)
