Produktbeschreibung

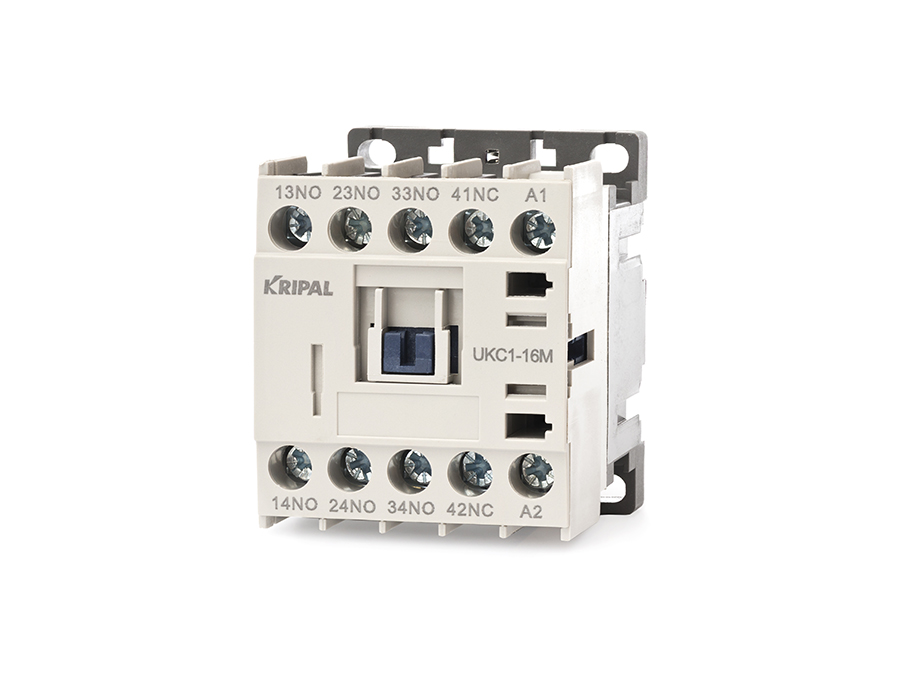

Mechanisches Lastrelais zur Schaltung unterschiedlichster Lasten. Steuerspannung 230V AC.
3 Schaltkontakte NO (in Ruhestellung geöffnet), 1 Schaltkontakt NC (in Ruhestellung geschlossen).
Geeignet zur Montage auf 35 mm Standardhutschiene oder wahlweise Montage auf Montageplatte mittels Schraubbefestigung. Kompakte Bauform. Die angegebene Schaltleistung bezieht sich auf rein ohmsche Laasten (AC1 = th = 20A)
Technische Daten
| Montage | |
|---|---|
| Schalttyp | Mechanisch mittels Magnetspule mit Spulenspannung 230 VAC (Anschluss an A1 und A2). |
| Schaltlast | AC1 = 20A max. Bei Schaltung von Motoren oder ähnlichen Lasten ist die Induktivlast zu berücksichtigen. Geeignet für den Einsatz im Spannungsbereich : 230VAC (AC3 = max. 4 KW) 400VAC (AC3 = max. 7,5 KW) ... 690VAC (AC3 = max. 4 KW) |
| Kontakte | 3 x NO stromlos geöffnet 1x NC stromlos geschlossen (Aux. Kontakt th = max. 10A) |
| Maße | Breite ca. 45 mm Höhe ca. 58 mm Tiefe ca. 58 mm |
| Techn. Normen | CE, IEC60947, VDE0660, BS5424. |
| Schutzart | IP20 (für den Einbau in Schaltschränke od. ähnl. Gehäuse) |
