Thyristorsteller linearisiert mit Schaltfunktion 1 x Phasenanschnitt

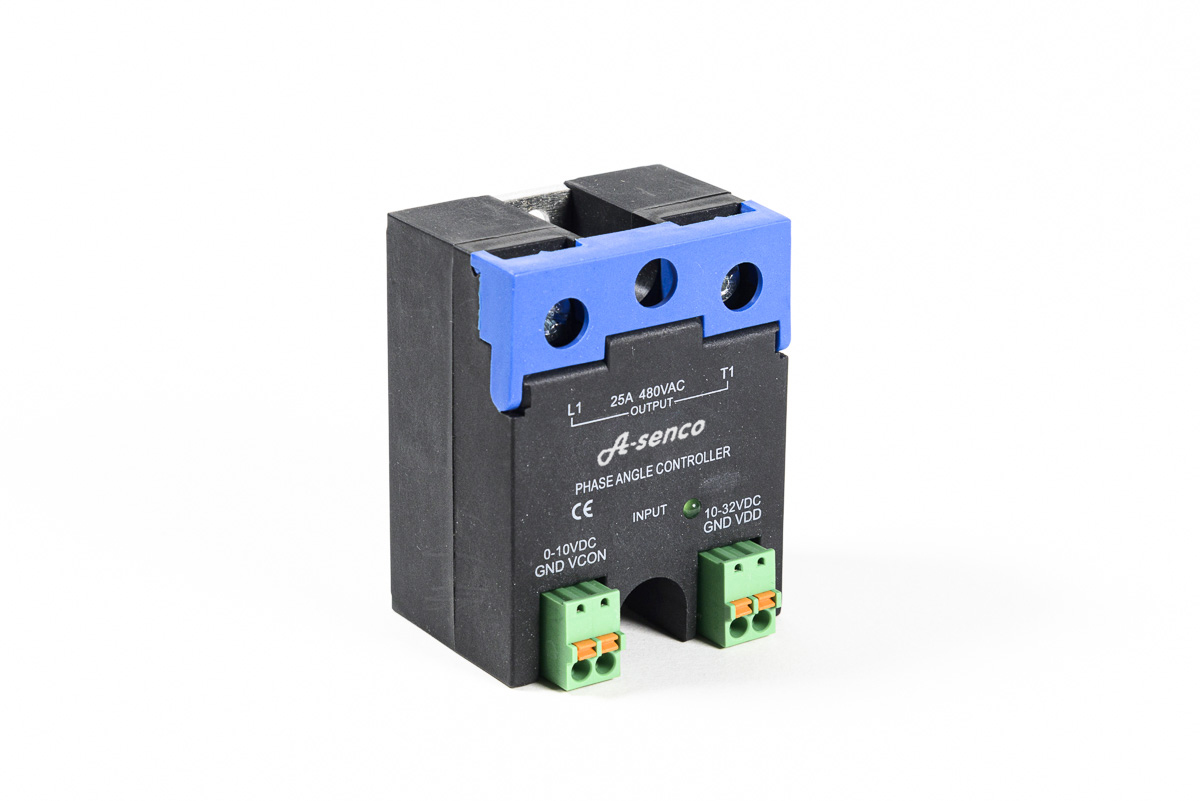

Solid-State Thyristorsteller mit Schaltfunktion

Beschreibung

SCR-1xx Thyristorsteller besitzen eine integrierte Linearisierung der Last-Kennlinie. Diese erlaubt für alle Anwendungen eine dem Steuersignal (z. B. 0-10Vdc) annähernd linear folgende gleichmäßige Lastveränderung.
A-senco SCR-1xx arbeiten wesentlich präziser als herkömmliche Phasenanschnittmodule. Das externe Stellsignal von z. B. 0-10 Volt entspricht einem linearen Lastverhalten innerhalb des gesamten Lastbereichs zwischen 0-100%. Dies wird erreicht, indem die physikalisch naturgemäß nicht linear abeitende Phasenanschnittlinie durch eine integrierte elektronische Schaltung analog zum Eingangssignal gleichmäßig ansteigt (Linearisierung). Die Folge ist eine wesentlich genauere Leistungsabgabe entsprechend der Anforderung des Eingangssignals.

Die Linearisierung der Lastkennlinie bedeutet eine exaktere Dosierung der Leistung in allen Betriebsarten mit erhöhter Regelgenauigkeit. Insbesondere erweitert diese den Einsatz herkömmlicher SCR`s auch auf präzise Stellerfunktionen innerhalb des gesamten Leistungsbereichs.

Die Vorteile der A-senco SCR-1xx Thyristorsteller sind:

• Optionale Eingangsspannungen erhältlich: 0-10Vdc, 4-20mA, PWM (auf Anfrage), 0-5Vdc (auf Anfrage)
• Zum Eingangssignal linearisierter Lastanstieg erhöht maßgeblich die Regelgüte in allen Anwendungsbereichen. Insbesondere im Stellbetrieb sind linearisierte SCR`s meist zwingend notwendig (z. B. Überschussverwertung bei PV-Anlagen zur Warmwasseraufbereitung).
• LED Funktionsvisualisierung am SCR
• Zusätzliche Schaltfunktion des Ausgangs über Versorgungsspannung (10-32Vdc)
• CE und RoHS Konformität

Es ist zu beachten, dass grundsätzlich nicht alle elektrischen Lasten durch Leistungssteller mit Phasenanschnitt geregelt werden können (siehe unten). Sehr gut lassen sich damit elektrische Heizungen, sowie Asyncronmotoren und ähnliche Lasten ansteuern. Die bei Phasenanschnittsteuerung grundsätzlich entstehende Verzerrungsblindleistung wird von den Netzbetreibern nur bei kleinen Leistungen akzeptiert. Im Zweifelsfall erkundigen Sie sich bei Ihrem zuständigen Elektrizitäts-Versorgungsunternehmen nach den in Ihrer Region gültigen Vorschriften zur Anwendung von Phasenanschnittsteuerungen. In Verbindung mit den durch uns angebotenen passiven Kühlkörpern ist bei Thyristorstellern eine Schaltleistung von 4 KW bei 100% Einschaltdauer ohne Weiteres zu realisieren. Höhere Schaltlasten erfordern den Einsatz aktiver Kühlkörper.

Thyristorsteller mit Phasenanschnitt sind prinzpiell für den Betrieb für Wechselstromlasten zwischen 180 bis 480V geeignet. A-senco SCR-1xx sind in Ausführungen für folgende analoge Eingangssignale erhältlich: 0-5V, 0-10V, 4-20mA, PWM. Durch vertikal symmetrischen Phasenanschnitt beider Sinus-Halbwellen wird eine stufenlose Leistungsregelung von geeigneten Verbrauchern möglich. Übliche Anwendungen sind die stufenlose Regelung ohmscher Lasten wie el. Heizlasten. Induktive Lasten wie Transformatoren, Motoren können bedingt beschaltet werden.
Bei der Ansteuerung, insbesondere von induktiven Lasten (z. B. Drehzahlregelung von Motoren), ist vor Anwendung abzuklären, ob der Verbraucher aufgrund seiner Bauart/Bauweise zur Ansteuerung mittels Phasenanschnitt geeignet ist. Beachten sie bei Auslegung der anzuschließenden Last, dass evtle. Anfahrströme und Induktivspitzen in der Nennlast großzügig enthalten sind und grundsätzlich bei SCR`s erweiterte Maßnahmen zur EMV-Kompatibilität erforderlich sein können.
