Temperatursteuerung mit Rampenfunktion und redundanter Sicherheits-Messung
BESCHREIBUNG
Bitte beachten Sie unser Auswahlfeld!
Kompaktes Temperatur-Regelgerät mit Rampenfunktion und redundanter Sicherheits-Messung mit Not-Aus Funktion.

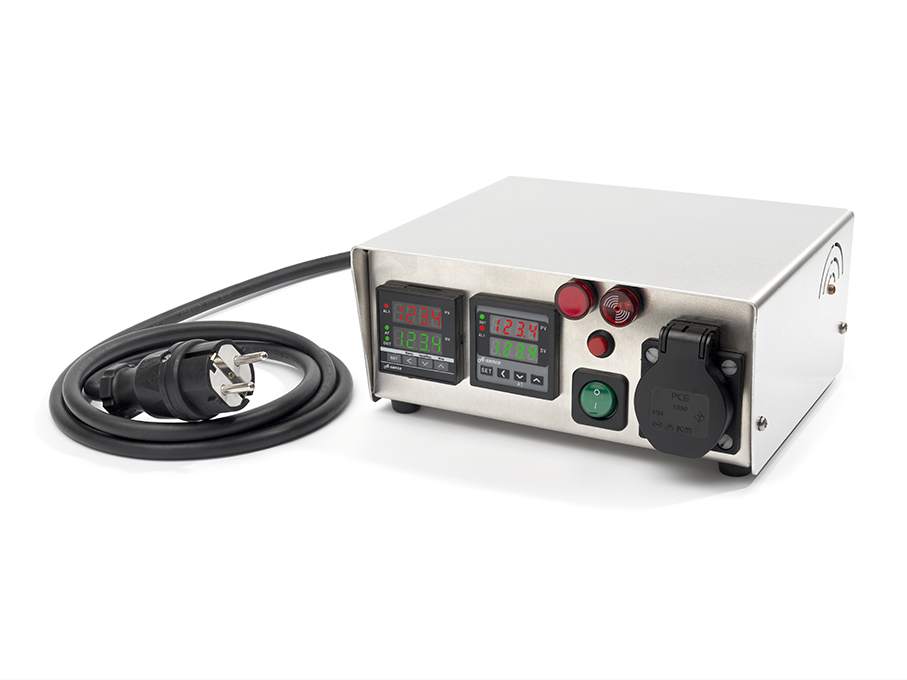

Fertig montiert im kompaktem Tischgehäuse mit den Maßen ca. 220x95x180mm (BxHxT). Der Regler wird an einer vorschriftsmäßig abgesicherten, haushaltsüblichen Schuko-Steckdose angeschlossen. Der zu steuernde Verbraucher an der Gerätesteckdose frontseitig am Reglergehäuse eingesteckt.

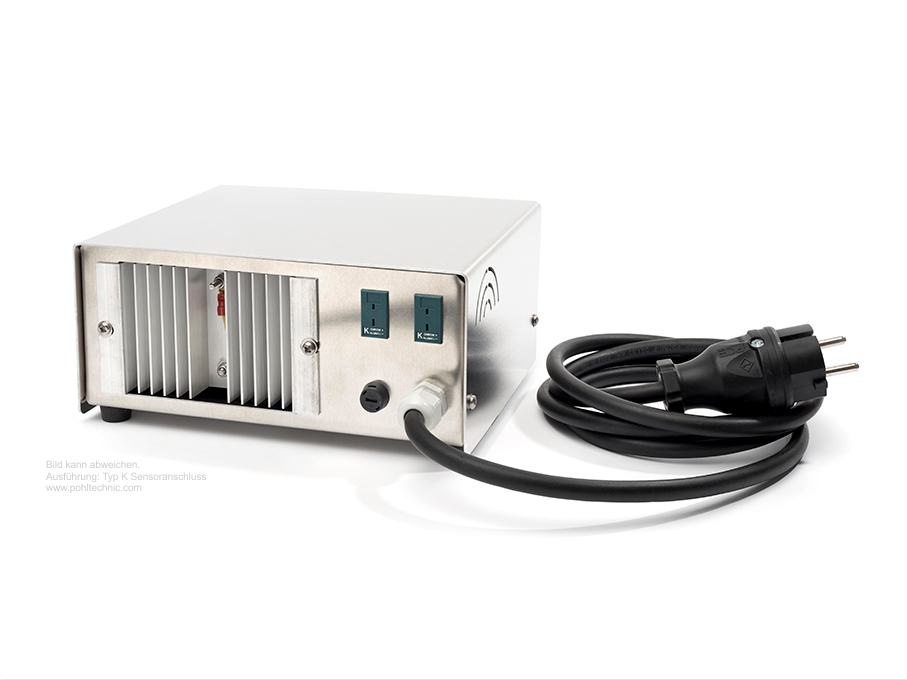

Der Temperaturregler ist für den Anschluss von allen gängigen PT100-Sensoren, sowie versch. Thermoelemente vorgesehen. Die Abb. zeigt die Variante mit 2x Typ K Sensoreingang. Bitte wählen Sie den für Ihre Anwendung und Temperaturbereich passenden Fühler aus unserem Sortiment. Bei gleichzeitiger Bestellung eines passenden Sensors, wird dieser von uns am Gerät montiert und konfiguriert.
Bei Bestellung ohne Zusatzangaben erfolgt das Gerät in multisensorfähiger Ausführung mit rückseitiger Kabelverschraubung für die Einführung der Messkabel und Anschluss der Sensoren im Gerät. Bei Ausführung mit steckbaren Messbuchsen ist vorher der Sensortyp festzulegen.
Die Schaltung der zu regelnden Last erfolgt mittels eingebautem SSR-Relais mit einer großzügig dimensionierten Nennlast von 40A / 230VAC (max. Schaltlast = 16A bei ohmscher Last).
Eine handelsübliche Glasschmelzsicherung der Größe 5x20mm (frontseitig), sorgt für eine Absicherung der Reglereinheit. Die Absicherung der angeschlossenen Last erfolgt über die externe Sicherung Ihrer Hausinstallation. Der Regler wird nach dem Einstecken über einen frontseitigen EIN/AUS-Schalter eingeschaltet. Die Bedienung erfolgt komplett über die Folientastatur der Reglereinheit.
Zur Anpassung an Ihre Regelaufgabe bietet der Regler noch eine Vielzahl an Sonderfunktionen, welche über eine einfach zugängliche Parametrierung auswählbar sind:
- ON / OFF-Betriebsmodus mit frei vorwählbarer Hysterese 0 ...50°C (beideitig wirkend)
- alternativ P.I.D. Regelstrecke mit Autotuning-Funktion
- Passwortgeschütze Parametrierung (bei Bedarf)
- Begrenzung der max. möglichen Einstelltemperatur zur Verhinderung von Fehlbedienung
- Kalibrierfunktion zur Eliminierung von Fühlerabweichungen
- Abschaltung der Last bei Fühlerbruch oder Fühlerkurzschluss mit Ausgabe einer Fehlermeldung
- Wahlweise Heiz- oder Kühlbetrieb
Der Regelbereich des Gerätes beträgt 0 ...1750°C, je nach verwendetem Fühler bei 1/10-Grad Auflösung, bzw. gradgenauer Auflösung bei Messbereichen >999°C. Der tatsächliche Messbereich ist abhängig vom verwendeten Sensor. Bitte wählen Sie unter Kategorie "Temperaturfühler" einen für Ihre Anwendung passenden Fühler aus.
Technische Daten

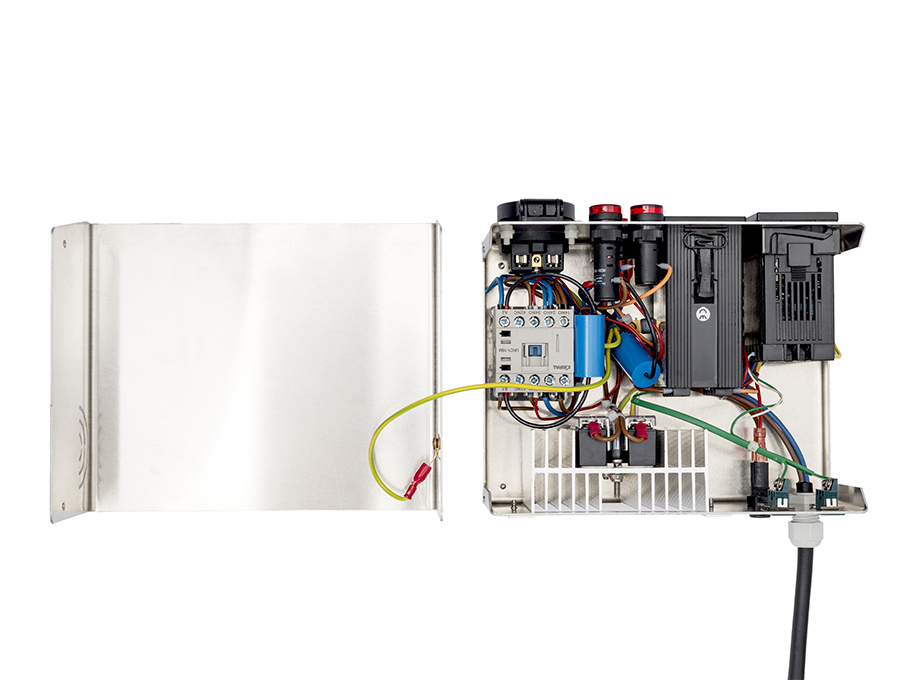

| Gehäuse | Belüftetes zweiteiliges Aluminiumgehäuse im Edelstahllook. Gehäusemaße ohne Anbauten ca. 220x95x180mm (BxHxT). Vier Standfüße sorgen für ca. 10mm Bodenfreiheit. Im Bodenbereich und an den Seitenwänden eingefräste Lüftungsschlitze sorgen für eine ausreichende Luftzirkulation im Innern. Aufgrund der Bauweise ist diese Temperatursteuerung nur für den Einsatz in trockenen Räumen geeignet. |
|---|---|
| Reglereinheit 1: Regelkreis | Einbauregler A-senco TR-80 mit integrierter Folientastatur. Parametrierbar als ON/OFF-Regler oder für komfortable P.I.D. Regelstrecken. Mit zweizeiligem Display und Status-LED-Anzeigen bei aktivem Ausgang und Autotuning-Modus. Über Menüfunktion sog. Heizbetrieb, oder wahlweise im Betriebsmodus Kühlbetrieb vorwählbar. Verschiedene sinnvolle Zusatzfunktionen wie z. B. die Eingrenzung der durch den Bediener vorwählbaren Solltemperatur, eine Kalibrierfunktion zum Ausgleich von Messtoleranzen (nicht eichfähig), autom. Abschaltung bei Fühlerbruch oder Fühlerkurzschuss mit Fehlermeldung, wahlweiser Passwortschutz, etc. , empfehlen diese Temperatursteuerung für viele Anwendungen. |
| Reglereinheit 2: Alarmkreis | Einbauregler A-senco TR-88 mit Touch-Screen. Parametrierbar als ON/OFF-Regler oder für komfortable P.I.D. Regelstrecken, jeweils mit Rampenfunktion. Mit zweizeiligem Display und Status-LED-Anzeigen bei aktivem Ausgang und Autotuning-Modus. Über Menüfunktion sog. Heizbetrieb, oder wahlweise im Betriebsmodus Kühlbetrieb vorwählbar. Verschiedene sinnvolle Zusatzfunktionen. Detaillierte technische Informationen finden Sie in der Bedienungsanleitung des Einbaureglers |
| Temperaturbereich | Messbereich Regler: -199 ...+1750°C in 1/10 Grad genauer Auflösung, bzw. bei verwendung des Messbereichs < 999,9°C gradgenau. Tatsächliche Messauflösung beträgt immer 1/10 Grad C. Sensor nicht im Preis enthalten. Bei gleichzeitiger Bestellung eines für ihre Anwendung passenden Sensors, wird dieser ohne Aufpreis am Gerät montiert und konfiguriert ausgeliefert. |
| Lastrelais | SSR-Halbleiterrelais. Nennlast 40A 230VAC, mit Nulldurchgangsschaltung. Steuerspannung 3-32VDC inkl. LED-Anzeige bei aktiver Last. Maximale Schaltlast des Reglers: 16A bei 230VAC ohmscher Last (bei induktiven Lasten ist die Schaltlast entsprechend anzupassen). |
| Lastanschluss | Der Regler ist für die Schaltung einer Last bei 230VAC, max. 16A (AC1) ausgelegt. Induktive Lasten müssen entsprechend den Anforderungen von SSR-Halbleiterrelais mit entsprechendem Abschlag versehen werden. Die Regelung einer Last bedarf zusätzlicher Sicherheitseinrichtungen, sofern bei Ausfall der Regelung eine Gefahr entstehen kann.Für den Anschlus von Lasten beachten Sie bitte auch unsere Hinweise für den bestimmungsgemäßen Betrieb des Reglers in der Bedienanleitung (steht unten zum Download zur Verfügung). |
| Sicherungen | 1x Glasschmelzsicherung (frontseitig) der Größe 5x20mm 250mA, flink zur Absicherung der Steuerspannung Reglereinheit. Die Absicherung der Last erfolgt extern über Ihre Hausinstallation (230VAC 16A). |
| Anschlüsse | Die Schaltung der Last erfolgt über eine frontseitig montierte Schuko Steckdose des Typs CEE 7/4 gem. Norm IEC-60309. Über 2 Kabelverschraubungen ist die im Lieferumfang enthaltene Hauptzuleitung (Gummikabel H07RN-F 3G1,5 od. ähnl.) zur Stromversorgung.(230VAC) eingeführt, sowie zwei weitere Kabeleinführung M12 (max. Kabeldurchmesser ca. 6mm) zur Einführung der Messleitungen (z. B. Temperatursensoren). Das Basisgerät besitzt M12 Kabelverschraubungen für Messleitungsanschluss im Gerät. Alternativ können Messbuchsen für individuelle Sensoren angebracht werden (siehe Auswahlfeld). |
| Zubehör | Auslieferung steckerfertig und betriebsbereit, sofern ein Sensor gleichzeitig mitbestellt wird. Inkl. Verdrahtungsplan und deutscher CE-konformen Bedienungsanleitung für das Gesamtgerät und den enthaltenen Einbauregler. |
| Bestimmungsgemäße Verwendung | Verwendungshinweis nach §19, Abs. 2 EMVG: Das Gerät ist für die bestimmungsgemäße Verwendung in industrieller Umgebung geeignet. Die Nutzung in Wohngebieten ohne Netzfilter kann Störungen verursachen und muss vermieden werden. |
| Sonstiges | Die Auslieferung des Reglers erfolgt mit Schutzfolie am Gehäuse, welche vor Inbetriebnahme abzuziehen ist. Max. Umgebungstemperatur 45°C. Max. zul. Luftfeuchtigkeit: 85% in nicht aggressiver Umgebung (z. B. nicht in der Nähe von säurehaltigen Batterien aufstellen). |
Downloads
Handbuch_RT5-18_web.pdf (0.54 MB)
A-senco_TR-80_Bedienungsanleitung.pdf (0.21 MB)
Bedienungsanl_A-senco_T7-86+TR-88web.pdf (1.33 MB)
