Produktbeschreibung
Programmierung ohne Vorkenntnisse unter Windows
Beschreibung

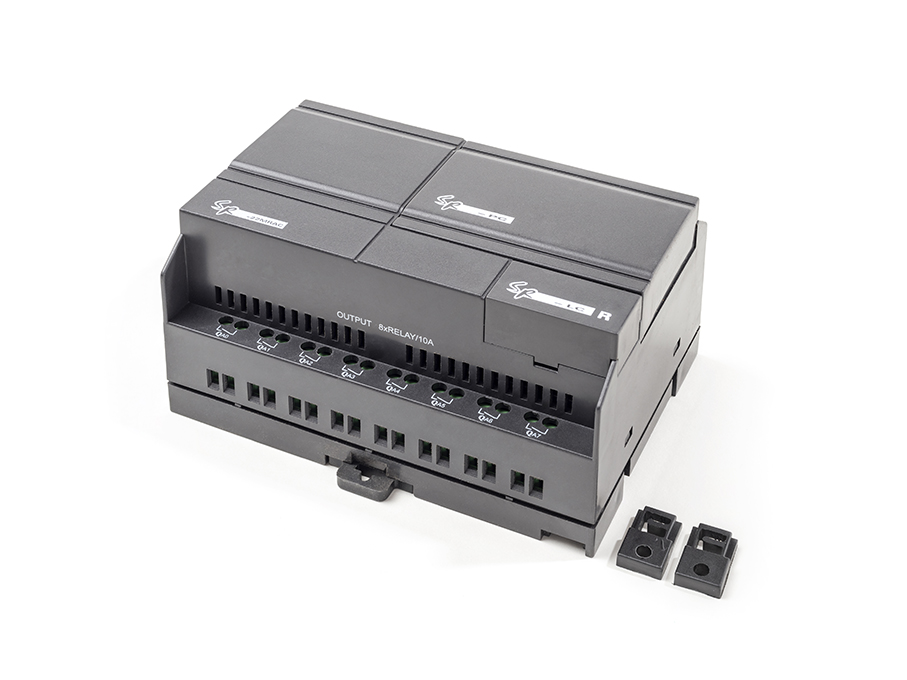

Die SR-22MR ist das Basismodul unserer SPS Kleinsteuerung mit Versorgungsspannung wählbar zwischen 230V AC und 24V DC und einer erweiterten Anzahl von insgesamt 14 Eingängen und 8 Ausgängen. Mit den insgesamt 22 I/O-Anschlüssen können Aufgaben auch für die individuelle Steuerung Ihrer Prozesse noch umfangreicher realisiert werden.
Die SR-Serie vereint komplexe Funktionen einer SPS mit einfacher Programmierung über grafische Bausteine, welche per Drag und Drop in Windows platziert und über einfache Linienfunktionen miteinander verknüpft werden. Die dazu benötigte Software steht in deutscher Sprache als Freeware zum Download zur Verfügung. Besuchen Sie hierzu auch unsere SR-Projektplattform im Netz unter
https://www.kleinsteuerung.org/
Die SR-22MR besitzt 14 digitale Eingänge sowie 8 Relaisausgänge (potentialfrei), sowie eine interne Echtzeituhr. Der modulare Aufbau der SR-Serie erlaubt diverse Erweiterungen wie z.B. externes oder internes Display, Erweiterungsmodule für Ein- und Ausgänge, Fernbedienungen, Telefonmodem, Sprachmodul und mehr, welche mit den Ansprüchen Ihrer Steuerung auch nachträglich mitwachsen.
Zum Betrieb benötigen Sie neben dem Basisgerät und unserer kostenlosen Software SuperCad, einmalig das als Zubehör angebotene Transferkabel zur Übertragung Ihres am PC erstellten Programms in das SR-Relais per Schnittstelle RS232 oder USB.
Technische Daten
| Eingänge | 14 x digitale Spannungseingänge 230V AC bzw. 24V DC |
|---|---|
| Ausgänge | 8 x Relaisausgänge potentialfrei. Belastbar bis max. 2A (ohmsche Last) |
| Steuerspannung | bitte im Auswahlfeld wählen zwischen 230V AC oder 24V DC. Der Akzeptanzbereich der Anschlussspannung liegt zwischen 110VAC ...240VAC bzw. 12VDC und 24VDC 50/60 Hz. Eine Absicherung der Steuerspannung mittels Feinsicherung (z. B. 5x20mm, ca. 250mA) wird empfohlen. |
| Montage | Auf Standard-Hutschiene z. B. 35x7. Betrieb nur eingebaut in einem zulässigen Schaltschrank oder Gehäuse zugelassen. |
| Erweiterung | Erweiterbar mit allen passenden Modulen der SR-Serie (auf identische Steuerspannung achten) |
| Maße | ca. 126x98x64mm (BxHxT) |
| Sonstiges | Weitergehende Informationen, kostenloses Beispieldateien oder vielfältige Downloadmöglichkeiten finden Sie in unserem Projektforum zu unseren Kleinsteuerungen https://www.kleinsteuerung.org/ |
