Pt100 Temperatursensor mit 90x7 Hülse und M12-Gewinde

Art.Nr.: C-HE90x7-M12sil1m3L

EUR 31,90
inkl. 19 % USt

zzgl. Versandkosten

Sofort versandfähig, ausreichende Stückzahl
Lieferzeit 1-2 Tage
Gewicht 0,15 kg

Stück

Produktbeschreibung

PT100 Temperaturfühler 117x7mm mit M12 Gewinde. ...600°C Silikon-Leitung

BESCHREIBUNG

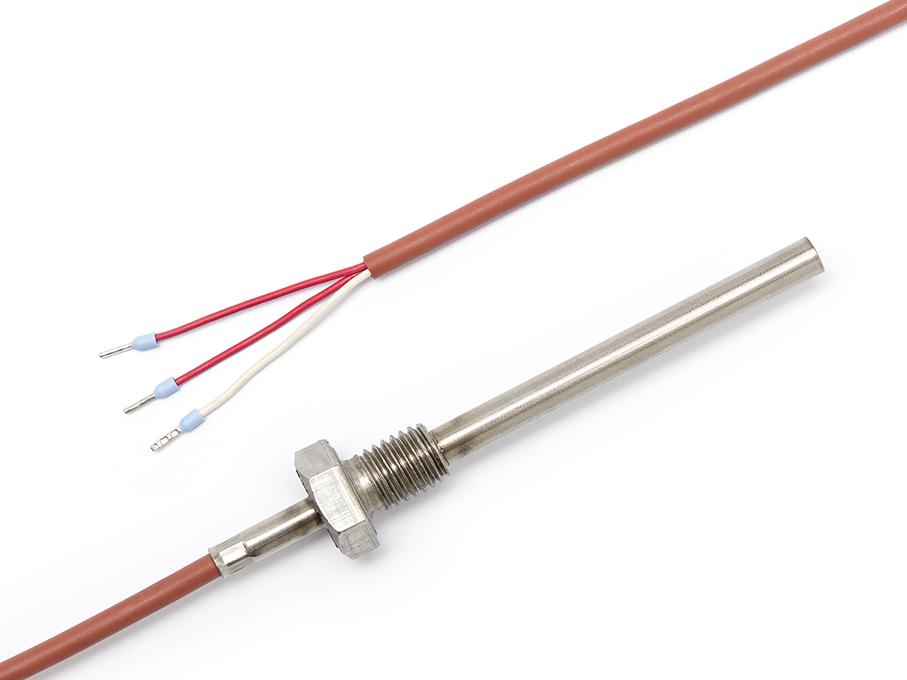

PT100 B Temperaturfühler mit Edelstahl Sensor und Gewindegang. Universell anwendbarer PT100-Sensor für hohe Temperaturen bis 600°C an der Sensorspitze. Der Schraubenkopf kann mit einer Temperatur von bis zu 200°C belastet werden und muss entkopelt werden von der Messtemperatur (z. B. durch außen sitzendes Gewinde od. ähnl. konstruktive Maßnahmen), sofern diese 200° überschreitet.
Der Pt100 Hochtemperatursensor ist innerhalb der Tauchhülse in gepresstem Keramikpulver eingebettet und hat eine mittelschnelle Ansprechzeit. Für die meisten P.I.D.-Anwendungen geeignet.

Das M12 Regel-Gewinde ist mit der Tauchhülse druckdicht verbunden. Das Gewinde kann mit einem Sechkant (SW = 19 mm) eingedreht werden und hat eine plangefräste Dichtungsfläche für eine beliebige Flachdichtung (nicht im Lieferumfang enthalten). Die Eintauchtiefe beträgt inkl. ca. 16mm Gewindetiefe ca. 190,5mm. Der Messpunkt des Sensors liegt vorn am Sensor. Der Durchmesser der Eintauchhülse vor dem Gewindegang beträgt 7mm und ist vorn am Messpunkt abgeflacht.

Technische Daten

Messtyp	Widerstandssensor Pt100 Klasse B in Dreileiterausführung (mit zusätzlichem Referenzleiter zur Kompensierung des Leitungswiderstands). Kompatibel zu allen Pt100 Zweileiteranschlüssen
Sensor	Gesamt-Hülsenmaß 7x117mm (Eintauchtiefe 90mm mit Gewinde) mit aufgesetztem Gewindegang M12 (Gewindetiefe 16mm). Gewindegang nach 90mm beginnend fest fixiert mit Sechskant gegen Ende der Hülse. Angefasste Dichtfläche für beliebige Flachdichtung (nicht im Lieferumfang enthalten).
Temperaturbereich	Messbereich Sensor: -50 ...+600°C. Die Temperatur am Kabelübergang (Schaft) darf 200°C nicht übersteigen. Druckkopf bis >10 bar
Messleitung	Silikon 3x0,25mm² Länge: 1m Hochtemperaturleitung beständig bis +200°C Enden mit Aderendhülsen konfektioniert
Schutzart	IP 54
Technische Normen	Industriequalität nach DIN EN60751
