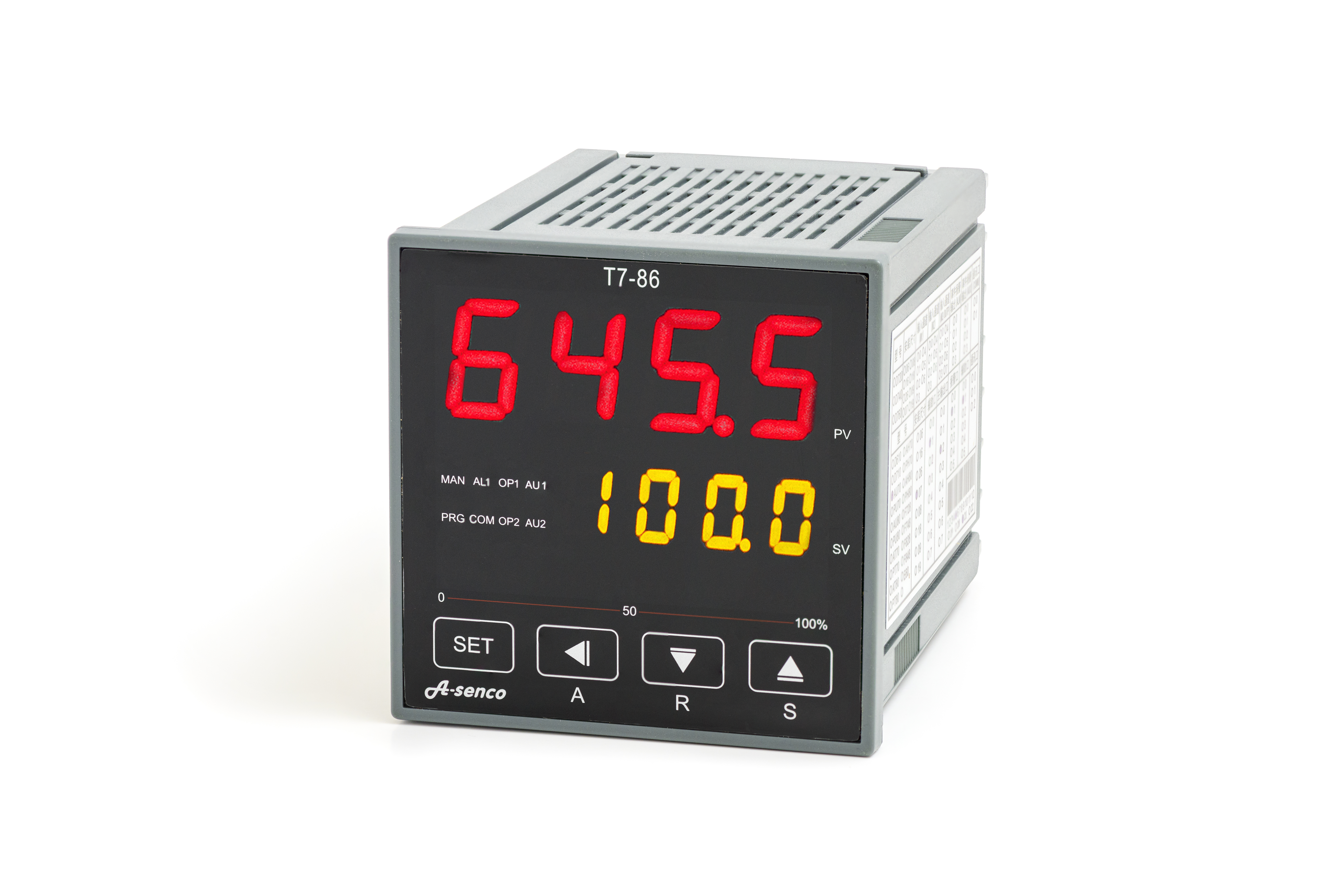

Rampen-Temperaturregler A-senco Einbaugröße DIN 1/8 mit Schnittstelle RS485

Art.Nr.: T7-86-SsrAl1RampRs4

EUR 165,41
inkl. 19 % USt

zzgl. Versandkosten

Sehr geringe Stückzahl, evtl. Teillieferung mit Lieferzeit
Lieferzeit 1-2 Tage
Gewicht 0,25 kg

Stück

Zu diesem Artikel existieren noch keine Bewertungen

Produktbeschreibung

Universal-Rampen-Temperaturcontroller

Beschreibung

Bitte beachten Sie, dass der Artikel in zwei verschiedenen Varianten verfügbar ist. Wählen Sie diese im Auswahlfeld oberhalb.
Einbaugröße DIN1/16 (48x48mm) mit SSR-Output und 1 Alarm-Relais
Einbaugröße DIN 1/8 (72x72mm) mit SSR-Output, 1 Alarmrelais und Schnittstelle RS485

Kompakter Rampen-Temperaturregler zur individuellen Realisierung von einer oder mehrerer aufeinanderfolgenden Temperaturstufen. Zeitgesteuert können mit diesem Regler verschiedene Temperaturen kontrolliert steigend, gehalten, oder kontrolliert abfallend geregelt werden.
Ein zusätzlicher Nebenausgang (Relaiskontakt) kann bei allen Modellen für einzelne Temperaturrampen (Steps), als Schluss-Signal oder wahlweise als Alarmausgang konfiguriert werden. Das Modell "T-86-RAl1RampRs4" beinhaltet zusätzlich zu den genannten Funktionen, eine RS485 Schnittstelle.

Am Ende jedes Steps, oder am Ende der Rampenfunktion kann mit Hilfe von Aktionsbefehlen das weitere Verhalten des Reglers, z. B. nach Ablauf einer Rampenfunktion bestimmt werden. Beispielsweise kann nach Abschluss einer programmierten Rampe der Regler angewiesen werden, die letzte Temperatur andauernd zu halten (Hold-Funktion), auszuschalten (Stopp-Funktion), oder von vorn zu beginnen (Jump-Funktion).
Es besteht die Möglichkeit insgesamt bis zu 29 Steps zu programmieren. Wahlweise können Sie diese aufteilen in mehrere Programmsequenzen, welche einzeln leicht abrufbar sind.

Gut verständliches deutsches Bedienungshandbuch in Papierform und als PDF-Datei.
ON / OFF-Betriebsmodus mit frei vorwählbarer Hysterese
alternativ P.I.D. Regelstrecke mit Autotuning-Funktion. Wahlweise P.I.D.-Regelstrecke mit Fuzzy-Logik oder Standard- P.I.D-Regelstrecke oder On / OFF einstellbar.
Multi-Sensor fähig: PT100m Cu50, Thermoelemente Typ K, S,R, T, E, J, B, N, Wre25, Wre26
Selektive Bedienungseinschränkung (parametrierbar bei Bedarf)
Verschiedene Passwortmodis verfügbar
Grundlast- und Maximallast -Einstellung möglich
Kalibrierfunktion zur Eliminierung von Fühlerabweichungen
Abschaltung der Last bei Fühlerbruch oder Fühlerkurzschluss mit Ausgabe einer Fehlermeldung
Sehr variable Verwendung der ptentialfreien Relais - Nebenausgänge als Alarm- oder Meldeausgang
Wahlweise Heiz- oder Kühlbetrieb
Bis zu 29 Rampen programmierbar, auch in mehreren Sequenzen abspeicherbar.
Individuelle Parametrierung versch. Verhaltensweisen bei Rampenende programmierbar (z. B. Schleifenfunktion, Anfangssequenz bei erneutem Einschalten, Ausgabe einer zus. Meldung,
Alternativ auch im Betriebsmodus als Sollwertregler ohne Rampenfunktion parametrierbar
Permanenter Datenspeicher auch bei Stromausfall
Einstellbar für 115v/230v oder 50Hz/60 Hz Versorgungsnetze
Erhältlich in den Varianten DIN 1/18, Einbaumaß 48x48mm (Modellreihe TR-88) und 72x72mm DIN 1/8 Einbaumaß 72x72mm (Modellreihe T7-86-RAl2RampRs4)
Das Modell "T-86-RAl1RampRs4" beinhaltet zusätzlich zu den genannten Funktionen, eine RS485 Schnittstelle. Zur individuellen Programmierung, können sie ein Schnittstellenprotokoll (Modbus register list) als PDF downloaden.

Trotz der vielfältigen Funktionen ist der Regler leicht bedienbar und erfordert nur grundsätzliches Wissen über Regeltechnik. Ein ausführliches Bedienungshandbuch führt Sie schrittweise mittels nachvollziebarer Beispiele zur Parametrierung verschiedener Rampen. Aufgrund der Komplexität von Rampenregelungen benötigen Sie ohne Vorwissen jedoch einen individuellen Zeitbedarf für das Studium der Bedienanleitung.

Der Regelbereich des Gerätes beträgt -200 ...1700°C, je nach verwendetem Fühler bei 1/10-Grad Auflösung, bzw. gradgenauer Auflösung bei Messbereichen >999°C. Der tatsächliche Messbereich ist abhängig vom verwendeten Sensor. Bitte wählen Sie unter "Temperaturfühler", bzw. aus unserem Lieferprogramm einen für Ihre Anwendung passenden Fühler aus.

Downloads

Datei

Dateigröße

Bedienungsanl_A-senco_T7-86+TR-88web.pdf (1.33 MB)

1.33 MB
