A-Senco Temperaturregler TR-80 Output: 2x Relais

Bedienungsanleitung

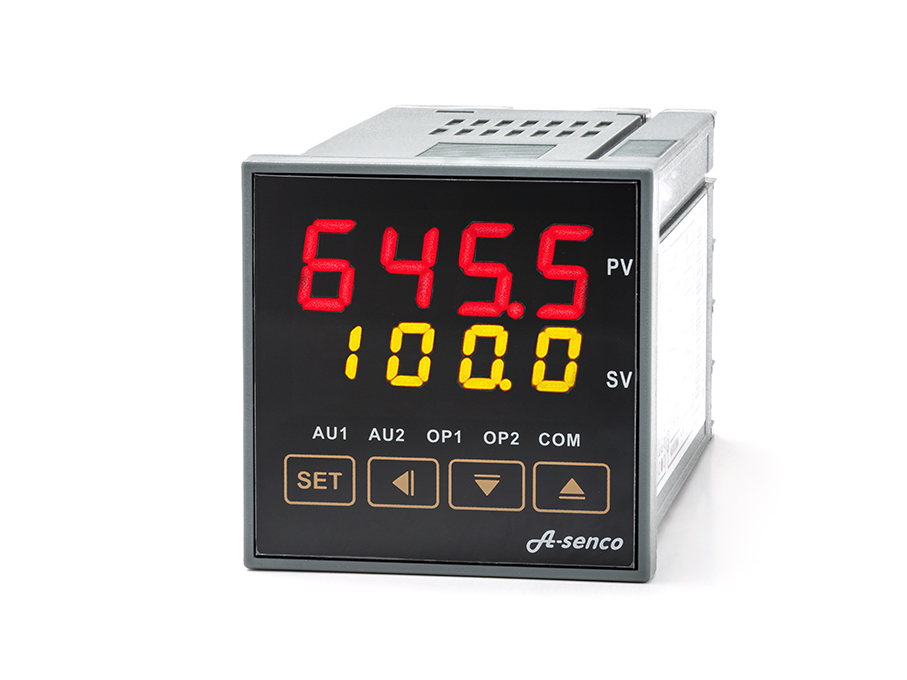

A-Senco Temperaturregler TR-80 Output: 2x Relais

Art.Nr.: TR-80-48RelAl1

EUR 64,15
inkl. 19 % USt

zzgl. Versandkosten

Sofort versandfähig, ausreichende Stückzahl
Lieferzeit 1-2 Tage
Gewicht 0,16 kg

Stück

Produktbeschreibung

Vielseitig einsetzbar- als P.I.D. und On/Off-Regler

Beschreibung

Der neue Modelltyp A-Senco TR-80 mit Touchscreen ist ein Einbauregler mit On/Off Regelausgang (alternativ P.I.D.) zur Schaltung eines Relais. Sowohl für Heiz- und Kühlbetrieb konfigurierbar.

Modernes Design mit guter Lesbarkeit des Displays und Sensor-Touch-Bedienung aller Funktionen.

Trotz seiner sehr vielseitigen Programmierungsmöglichkeit bleibt der TR-80 einfach in der Bedienung und zeichnet sich durch zuverlässigen Betrieb aus.

Am Fühlereingang des Reglers können verschiedene Sensoren (siehe Tabelle unten) angeschlossen werden.

Der TR-80 hält zwei separate Regelausgänge bereit, wovon jedem Ausgang ein separater Sollwert zugeordnet werden kann. Üblicherweise geschieht die Belegung des ersten Ausgangs 1 als Regelausgang (wahlweise P.I.D. oder On/Off-Regelstrecke). Der zweite Ausgang kann als Alarmausgang (High- oder Low-Alarm) konfiguriert werden. Beim TR-80 sind beide Ausgänge als potentialfreie Relaiskontakte mit einer max. Belastbarkeit von 2A bei 230VAC ausgeführt. Wobei Ausgang 1 als potentialfreier Relaisausgang (negierbar für Kühl oder Heizbetrieb) und Ausgang 2 als potentialfreier Wechselkontakt (3 Anschlusspunkte) ausgeführt ist.

Neben den Standardfunktionen besitzt der TR-80 weitere sinnvolle Features wie z. B.

eine Begrenzung des durch den Bediener vorwählbaren Sollwertes (in beide Richtungen)
ON / OFF oder wahlweiser PID-Betrieb möglich
Vielseitige Alarmfunktionen (relativer Alarm, feststehender Alarm, Alarm-Unterdrückungsfunktion, versch. Alarmmodi kombinierbar, etc.)
Monolaterale oder Bilaterale Hysterese einstellbar
Passwortschutz für den Zugang zu den Konfigurationsparametern oder wahlweise auch verriegelte Sollwerteinstellung (z. B. bei öffentlich zugänglichem Betrieb zur Verhinderung von versehentlicher Eingabe).
Freie Auswahl von Bedienparametern, welche dem Bediener ohne Passwortschutz zur Verfügung gestellt werden kann
Grundlastvorgabe im OFF-Zustand und Maximallastbegrenzung im ON-Zustand
Kalibrierung des Sensors bei vorhandener Referenztemperatur (nicht eichfähig)
Temperatur-Ansprechverzögerung über Filterwert bei zu schnell wechselnden Temperaturwerten (Mitteltemperaturbildung).

Für den P.I.D.-Betrieb steht eine Autotuning-Funktion (selbstständige Anpassung der P.I.D.-Parameter an Ihren Prozess) zur Verfügung. Eine manuelle minimale Taktzeitvorgabe, z. B. bei Verwendung mech. Lastschütze, ermöglicht eine individuelle Anpassung der P.I.D.-Regelstrecke an Ihren Prozess, z. B. für Anwendungen, bei denen keine SSR-Relais zur Lastschaltung verwendet werden können.

Technische Daten

Gerätebezeichnung	A-senco TR-80 (DIN 1/16 = 48 x 48mm)
Betriebsart	On/Off-Betrieb mit frei einstellbarer Hysterese oder wahlweise PID-Regelstrecke mit Autotunefunktion
Steuerspannung	230V AC. (Akzeptanz: 100-250VAC) Absicherung mit ca. 400mA empfohlen.
Output	1x Regelausgang Relais potentialfreier Kontakt, negierbar für Kühlbetrieb. 1x Regelausgang potentialfrei als Wechselkontakt ausgeführt. Max. Belastung 2A bei 230VAC (ohmsche Last)
Input	Der Anschluss folgender Fühlertypen ist möglich: Widerstandssensoren: PT100 / Cu50 Thermoelemente der Typen: K, S, T, E, J, N
Messbereich	-200,0... +1750,0 Grad C in Abhängigkeit des verwendeten Fühlertyps. Bzw. theoretischer Messbereich -1999 ...+9999 bei Verwendung eines Analogsignals als Input.
Anzeigeeinheit	Zweizeilige LED-Anzeige Obere Zeile (PV): Kontinuierliche Anzeige der momentanen Temperatur. Untere Anzeige (SV): Kontinuierliche Anzeige des eingegebenen Sollwertes. Über ein Menüparameter kann die Anzeigeauflösung je nach verwendetem Input gradgenau, oder wahlweise mit Anzeige einer Nachkommastelle (000.0) eingestellt werden. Bei Analogwertinput stehen Ihnen max. 3 Nachkommastellen zur Verfügung. Unabhängig der Anzeigeauflösung beträgt die Messwertauflösung immer 1/10 Grad bzw. Anzeigeeinheit.
Features	Sensor-Touch-Bedienung Bei Tageslicht gut lesbares Zweifarben-Display für Soll- und Istwertanzeige Autotune zur Selbstfindung der optimalen P.I.D.-Regelstrecke Kalibrierfunktion bei Fühlerabweichungen (nicht eichfähig) Menüzugang Codegesichert gegen unbefugten Eingriff Schnellzugriff zur Veränderung der Solltemperatur bei laufendem Betrieb (bei Bedarf blockierbar). Passwortschutz gegen unbefugte Bedienung Sollwertbegrenzung high und low verschiedene Alarmmodi individuell und flexibel konfigurierbar und weitere mehr (siehe Bedienungsanleitung unten downloadbar)
Hysterese	Frei programmierbare Hysterese im Bereich 0,0 ...200.0 (bzw. 0 ...2000) einstellbar. Beidseitig oderr einseitig wirkend (mono- oder bilaterale Hysterese).
Permanentspeicher	Die vorgewählte Parametrierung bleibt auch nach Stromausfall erhalten.
Sicherheitsausrüstung	Codegeschützter Menüzugriff. Fühlerbruch- und Fühlerkurzschlusserkennung mit Fehlermeldung und Notabschaltung. Bei Bedarf automatische temporäre Deaktivierung des Alarms beim Einschalten mit autom. Selbsaktivierung nach Erreichen der Betriebsparameter.
Maße	DIN 1/16 = Einbaumaß 48 x 48 x 98mm (HxBxT), Ausschnittsmaß Fronttafel 45 x 45mm
Sonstiges	Auslieferung erfolgt mit ausführlicher Bedienungsanleitung, welche auch unten zum Download zur Verfügung steht. A-senco ist eine eingetragene Marke der Pohltechnic.com GbR
