Produktbeschreibung
Fertiggerät mit P.I.D. oder ON/OFF - Temperaturregelung
BESCHREIBUNG
Kompaktes Temperatur-Regelgerät mit Sicherheitsabschaltung für vielseitigen Einsatz sowohl im einfachen ON / OFF-Betrieb, als auch zur Steuerung einer komplexen P.I.D.-Regelstrecke. Fertig montiert im kompaktem Tischgehäuse mit den Maßen ca. 137x80x180 mm (BxHxT). Der Regler wird an einer vorschriftsmäßig abgesicherten, haushaltsüblichen Schuko-Steckdose angeschlossen. Der zu steuernde Verbraucher an der Gerätesteckdose rueckwärtig am Reglergehäuse eingesteckt (Stecker wird mitgeliefert).
Der Temperaturregler ist für den Anschluss von PT100-Sensoren, oder verschiedenen Thermoelementen vorgesehen. Bitte wählen Sie den für Ihre Anwendung und Temperaturbereich passenden Fühler aus dem für dieses Gerät angebotenen "Indiv. Zubehör", oder unserem Standardprogramm aus! Bei gleichzeitiger Bestellung eines passenden Sensors, wird dieser von uns am Gerät montiert und konfiguriert.
Alternativ sind Ausführungen mit Gehäusebuchsen für versch. Temperatursensoren lieferbar.
Die Schaltung der zu regelnden Last erfolgt mittels eingebautem SSR-Relais mit einer großzügig dimensionierten Nennlast von 25A / 230VAC (max. Schaltlast = 10A bei ohmscher Last).

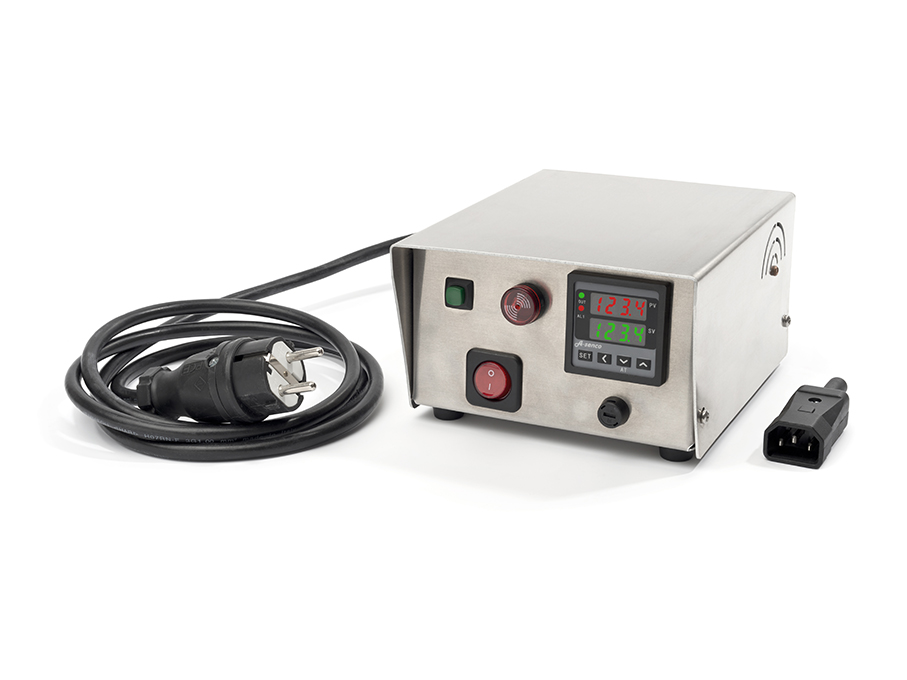

Eine handelsübliche Glasschmelzsicherung der Größe 5x20mm (frontseitig), sorgt für eine Absicherung der Reglereinheit. Die Absicherung der angeschlossenen Last erfolgt über die externe Sicherung Ihrer Hausinstallation. Der Regler wird nach dem Einstecken über einen frontseitigen EIN/AUS-Schalter eingeschaltet. Die Bedienung erfolgt komplett über die Folientastatur der Reglereinheit.
Es kann eine beliebige Alarmtemperatur vorgewählt werden, welche zu einer Not-Abschaltung mittels einem eingebautem Lastrelais führt. Dabei wird die Last allpolig vom Netz getrennt. Eine Wiedreinschaltung nach Not-Aus ist nur manuell über den "START - Reset" Taster möglich, sobald die Temepratur wieder auif Normalwert ebgekühlt ist.
Zur Anpassung an Ihre Regelaufgabe bietet der Regler noch eine Vielzahl an Sonderfunktionen, welche über eine einfach zugängliche Parametrierung auswähbar sind:
- ON / OFF-Betriebsmodus mit frei vorwählbarer Hysterese 0 ...50°C (beideitig wirkend)
- alternativ P.I.D. Regelstrecke mit Autotuning-Funktion
- Passwortgeschütze Parametrierung (bei Bedarf)
- Begrenzung der max. möglichen Einstelltemperatur zur Verhinderung von Fehlbedienung
- Kalibrierfunktion zur Eliminierung von Fühlerabweichungen
- Abschaltung der Last bei Fühlerbruch oder Fühlerkurzschluss mit Ausgabe einer Fehlermeldung
- Wahlweise Heiz- oder Kühlbetrieb
Der Regelbereich des Gerätes beträgt 0 ...1750°C, je nach verwendetem Fühler bei 1/10-Grad Auflösung, bzw. gradgenauer Auflösung bei Messbereichen >999°C. Der tatsächliche Messbereich ist abhängig vom verwendeten Sensor. Bitte wählen Sie unter "Indiv. Zubehör", bzw. aus unserem Lieferprogramm einen für Ihre Anwendung passenden Fühler aus.
Technische Daten
| Gehäuse | Belüftetes zweiteiliges Aluminiumgehäuse im Edelstahllook. Gehäusemaße ohne Anbauten ca. 137x100x180mm (BxHxT). Vier Standfüße sorgen für ca. 10mm Bodenfreiheit. Im Bodenbereich und an den Seitenwänden eingefräste Lüftungsschlitze, sorgen für eine ausreichende Luftzirkulation im Innern. Aufgrund der Bauweise ist diese Temperatursteuerung nur für den Einsatz in trockenen Räumen geeignet. |
|---|---|
| Reglereinheit | Einbauregler A-senco TR-81 mit integrierter Folientastatur. Parametrierbar als ON/OFF-Regler oder für komfortable P.I.D. Regelstrecken. Mit zweizeiligem Display und Status-LED-Anzeigen bei aktivem Ausgang und Autotuning-Modus. Über Menüfunktion sog. Heizbetrieb, oder wahlweise im Betriebsmodus Kühlbetrieb vorwählbar. Verschiedene sinnvolle Zusatzfunktionen wie z. B. die Eingrenzung der durch den Bediener vorwählbaren Solltemperatur, eine Kalibrierfunktion zum Ausgleich von Messtoleranzen (nicht eichfähig), autom. Abschaltung bei Fühlerbruch oder Fühlerkurzschuss mit Fehlermeldung, wahlweiser Passwortschutz, etc. , empfehlen diese Temperatursteuerung für viele Anwendungen. |
| Temperaturbereich | Messbereich Regler: -199 ...+1750°C in 1/10 Grad genauer Auflösung, bzw. bei Verwendung des Messbereichs > 999,9°C gradgenau. Interne Messauflösung beträgt immer 1/10 Grad C. Sensor nicht im Preis enthalten. Bei gleichzeitiger Bestellung eines für ihre Anwendung passenden Sensors, wird dieser ohne Aufpreis am Gerät montiert und konfiguriert ausgeliefert. |

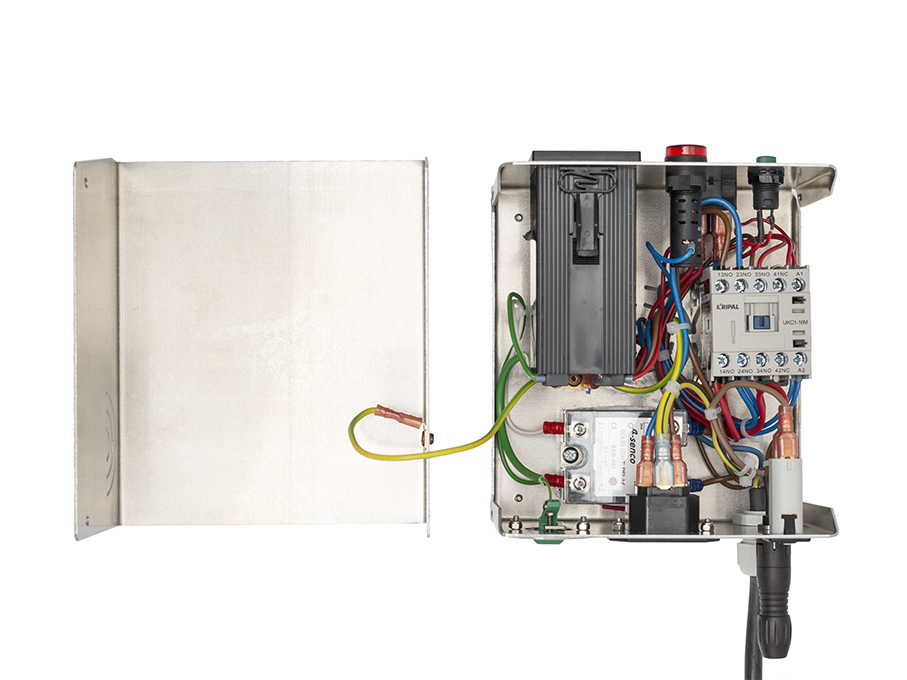

| Lastrelais | SSR-Halbleiterrelais. Nennlast 25A 230VAC, mit Nulldurchgangsschaltung. Steuerspannung 3-32VDC inkl. LED-Anzeige bei aktiver Last. Maximale Schaltlast des Reglers: 10A bei 230VAC ohmscher Last (bei induktiven Lasten ist die Schaltlast entsprechend anzupassen). |
| Lastanschluss | Der Regler ist für die Schaltung einer Last bei 230VAC, max. 10A (AC1) ausgelegt. Induktive Lasten müssen entsprechend den Anforderungen von SSR-Halbleiterrelais mit entsprechendem Abschlag versehen werden. Die Regelung einer Last bedarf zusätzlicher Sicherheitseinrichtungen, sofern bei Ausfall der Regelung eine Gefahr entstehen kann.Für den Anschlus von Lasten beachten Sie bitte auch unsere Hinweise für den bestimmungsgemäßen Betrieb des Reglers in der Bedienanleitung (steht zum Download zur Verfügung). |
| Sicherungen | 1x Glasschmelzsicherung (frontseitig) der Größe 5x20mm 250mA, flink zur Absicherung der Steuerspannung Reglereinheit. Die Absicherung der Last erfolgt extern über Sicherungsautomat Thermoschutzschalter 10A (230VAC) |

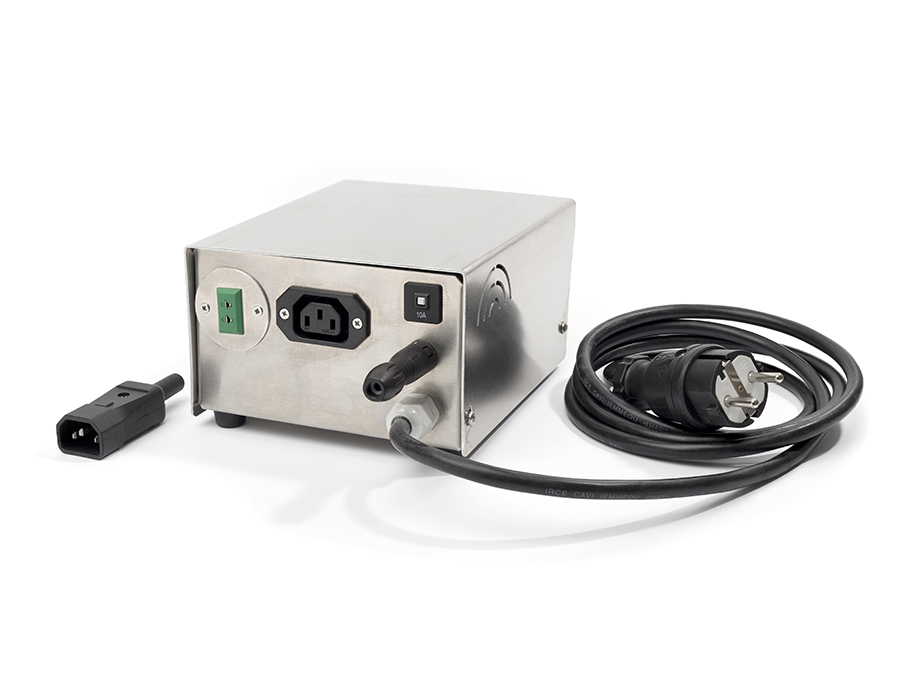

| Anschlüsse | Die Schaltung der Last erfolgt über eine rueckseitig montierte Kaltgerätebuchse C13, mit Stecker C14 gem. Norm IEC-60320. Über 2 Kabelverschraubungen ist die im Lieferumfang enthaltenen Hauptzuleitung (Gummikabel H07RN-F 3G1,0 od. ähnl.) zur Stromversorgung.(230VAC) eingeführt, sowie eine weitere Kabeleinführung M12 (max. Kabeldurchmesser ca. 6mm) zur Einführung der Messleitung (z. B. Temperatursensor). |
| Zubehör | Auslieferung steckerfertig und betriebsbereit, sofern ein Sensor gleichzeitig mitbestellt wird. Inkl. Verdrahtungsplan und deutscher CE-konformen Bedienungsanleitung für das Gesamtgerät und den enthaltenen Einbauregler. |
| Bestimmungsgemäße Verwendung | Verwendungshinweis nach §19, Abs. 2 EMVG: Das Gerät ist für die bestimmungsgemäße Verwendung in industrieller Umgebung geeignet. Die Nutzung in Wohngebieten ohne Netzfilter kann Störungen verursachen und muss vermieden werden. |
| Sonstige Angaben | Die Auslieferung des Reglers erfolgt mit Schutzfolie am Gehäuse, welche vor Inbetriebnahme abzuziehen ist. Max. Umgebungstemperatur 45°C. Max. zul. Luftfeuchtigkeit: 85% in nicht aggressiver Umgebung (z. B. nicht in der Nähe von säurehaltigen Batterien aufstellen). |
Downloads
Handbuch_RT5-241-web.pdf (0.52 MB)
A-senco_TR-81_Bedienungsanleitung.pdf (0.20 MB)
