Produktbeschreibung
Fertiggerät als P.I.D. oder ON/OFF - Regler bis 10A Schaltleistung
BESCHREIBUNG
Kompaktes Temperatur-Regelgerät für vielseitigen Einsatz zur Realisierung von Temperatursteuerungen, welche bis zu 2 Lasten unabhängig voneinander entsprechend einer vorzuwählenden Temperatur steuern.
Für vielseitigen Einsatz, sowohl als einfacher ON / OFF-Regler, als auch zur Realisierung einer komplexen P.I.D.-Regelstrecke pro Kanal.
Die Schaltung der Last erfolgt über zwei großzügig ausgelegte SSR-Relais mit Nennlast jew. 25A / 230V AC (max. Schaltlast = max. 10A pro Kanal, jedoch zusammen nicht über 10 A (AC1) .
Der Temperaturregler ist für den Anschluss von PT100-Sensoren, oder verschiedenen Thermoelementen vorgesehen. Bitte wählen Sie den für Ihre Anwendung und Temperaturbereich passenden Fühler aus unserem Standardprogramm aus! Der Temperaturregler ist für alle in unserem Shop erhältlichen Temperatursensoren konfigurierbar. Bei gleichzeitiger Bestellung eines Sensors wird dieser von uns am Gerät montiert und konfiguriert.
Oben im Auswahlfeld besteht die Möglichkeit, das Gerät mit integrierter Miniaturbuchse steckerfertig für Thermoelement Typ K auszuwählen. Weitere Varianten auf Anfrage.
Eine handelsübliche Glasschmelzsicherung der Größe 5x20mm (frontseitig), sorgt für eine Absicherung der Reglereinheit. Die Absicherung der angeschlossenen Last erfolgt über einen internen Sicherungsautomat 10A (Thermoschutzschalter). Der Regler wird nach dem Einstecken über einen frontseitigen EIN/AUS-Schalter eingeschaltet. Die Bedienung erfolgt komplett über die Folientastatur der Reglereinheit.
Zur Anpassung an Ihre Anforderungen bietet der Regler noch eine Vielzahl an Sonderfunktionen, welche über eine einfach zugängliche Parametrierung auswähbar sind:
- Vorzugsweise P.I.D. Regelstrecke mit Autotuning-Funktion.
- ON / OFF-Betriebsmodus mit frei vorwählbarer Hysterese 0,1 ...50,0°.
- Passwortgeschütze Parametrierung (Bei Bedarf).
- Begrenzung der möglichen Sollwerte zur Verhinderung von Fehlbedienung
- Kalibrierfunktion zur Eliminierung von Fühlerabweichungen
- Abschaltung der Last bei Fühlerbruch oder Fühlerkurzschluss mit Ausgabe einer Fehlermeldung
- Wahlweise Heiz- oder Kühlbetrieb
- Konfiguration als Zwei-Stufen-Regler möglich. Z .B. bis zur Erreichen einer Mindest-Temperatur mit Volllast (z. B. 2 Heizstäbe), bis zur Erreichen einer zweiten Temperaturstufe mit Halblast (1 Heizsstab)
Der Regelbereich des Gerätes beträgt 0 ...1750°C, je nach verwendetem Fühler bei 1/10-Grad Auflösung, bzw. gradgenauer Auflösung bei Messbereichen >999°C. Der tatsächliche Messbereich ist abhängig vom verwendeten Sensor. Bitte wählen Sie unter "Indiv. Zubehör", bzw. aus unserem Lieferprogramm einen für Ihre Anwendung passenden Fühler aus.
Individuelle Ausführungen dieses Reglers, z. B. zur Schaltung von höheren Lasten, mit integrierter Sicherheitsabschaltung, Alarmfunktionen oder individuellen Applikationen sind auf Anfrage möglich.
Technische Daten

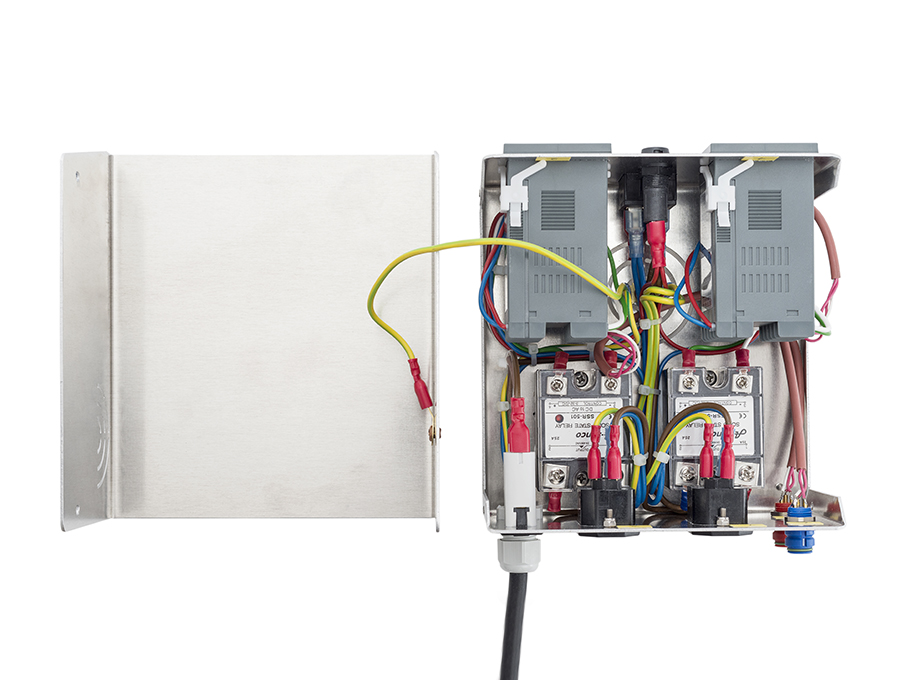

| Gehäuse | Belüftetes zweiteiliges Aluminiumgehäuse im Edelstahllook. Gehäusemaße ohne Anbauten ca. 130x85x180mm (BxHxT). Vier Standfüße sorgen für ca. 10mm Bodenfreiheit. Im Bodenbereich und an den Seitenwänden eingefräste Lüftungsschlitze sorgen für eine ausreichende Luftzirkulation im Inneren. Aufgrund der Bauweise ist diese Temperatursteuerung nur für den Einsatz in trockenen Räumen geeignet. |
|---|---|

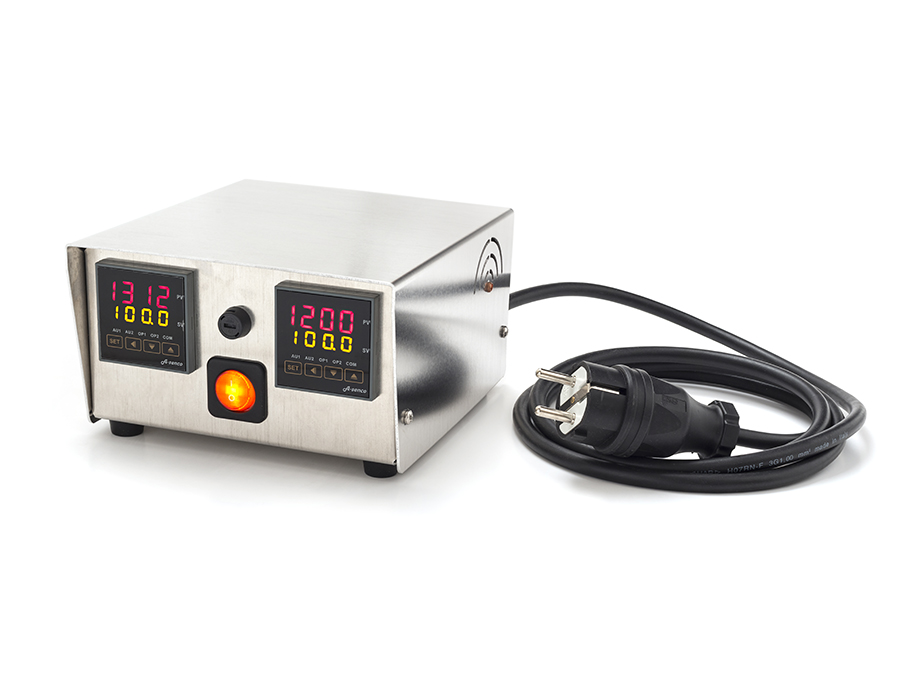

| Reglereinheit | 2x Einbauregler A-senco TR-81 mit integrierter Folientastatur. Parametrierbar als ON/OFF-Regler oder für komfortable P.I.D. Regelstrecken. Mit zweizeiligem Display und Status-LED-Anzeigen bei aktivem Ausgang und Autotuning-Modus. Über Menüfunktion sog. Heizbetrieb, oder wahlweise Betriebsmodus Kühlbetrieb vorwählbar. Verschiedene sinnvolle Zusatzfunktionen wie Kalibrierfunktion von Sensoren, Abschaltung bei Fühlerbruch, etc. Detaillierte technische Informationen finden Sie in der Bedienungsanleitung des Einbaureglers, welche unten zum Download zur Verfügung steht. |
| Temperaturbereich | Messbereich Regler: -199 ...+1750°C in 1/10 Grad genauer Auflösung, bzw. bei Verwendung des Messbereichs > 999,9°C gradgenau. Interne Messauflösung beträgt immer 1/10 Grad C. Sensor nicht im Preis enthalten. Bei gleichzeitiger Bestellung zweier für Ihre Anwendung passenden Sensoren, wird dieser ohne Aufpreis am Gerät montiert und konfiguriert ausgeliefert. |
| Lastrelais | 2x SSR-Halbleiterrelais. Nennlast jew. 25A / 230VAC, mit Nulldurchgangsschaltung. Steuerspannung 3-32VDC inkl. LED-Anzeige bei aktiver Last. Maximale Schaltlast des Reglers: 10A bei 230VAC ohmscher Last (bei induktiven Lasten ist die Schaltlast entsprechend anzupassen). |
| Sicherungen | 1x Glasschmelzsicherung (frontseitig) der Größe 5x20mm, 250mA, flink zur Absicherung der Steuerspannung Reglereinheit. Die Absicherung der Lasten erfolgt extern über gemeinsamen Sicherungsautomat Thermoschutzschalter 10A (230VAC). |
| Lastanschluss | Der Regler ist für die Schaltung einer Last bei 230VAC, max. 10A (AC1) ausgelegt. Diese kann wahlweise auf 1 oder zwei Kanäle verteilt werden. Induktive Lasten müssen entsprechend den Anforderungen von SSR-Halbleiterrelais mit entsprechendem Abschlag versehen werden. Die Regelung einer Last bedarf zusätzlicher Sicherheitseinrichtungen, sofern bei Ausfall der Regelung eine Gefahr entstehen kann. Für den Anschlus von Lasten beachten Sie bitte auch unsere Hinweise für den bestimmungsgemäßen Betrieb des Reglers in der Bedienungsanleitung (steht zum Download unten zur Verfügung). |

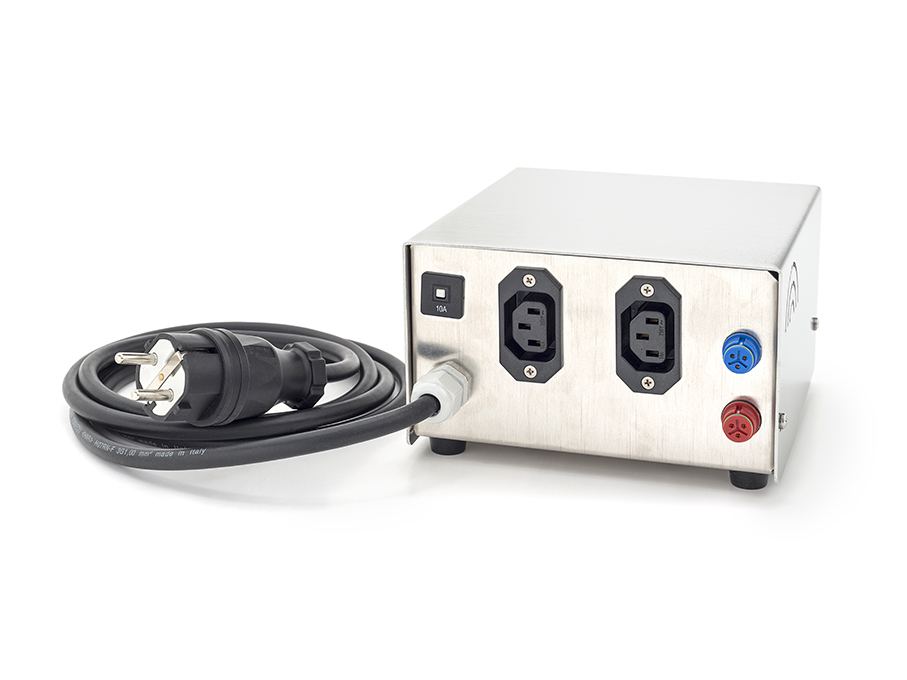

| Anschlüsse | Die Schaltung der Last erfolgt über zwei rückseitig montierte Kaltgerätebuchsen C13, mit Stecker C14 gem. Norm IEC-60320. Über Kabelverschraubungen ist die im Lieferumfang enthaltene Hauptzuleitung (Gummikabel H07RN-F 3G1,0 od. ähnl.) zur Stromversorgung (230VAC) eingeführt. Zwei weitere Kabelverschraubungen M12 (max. Kabeldurchmesser ca. 6mm) dienen zur Einführung der Messleitung (z. B. Thermoelemente od. Pt100). |
| Sonstige Angaben | Bei Auslieferung des Geräts mit Schutzfolie ist diese vor dem Betrieb abzuziehen. Max. Umgebungstemperatur 45°C. Max. zul. Luftfeuchtigkeit: 85% in nicht aggressiver Umgebung (z. B. nicht in der Nähe von säurehaltigen Batterien aufstellen). |
| Zubehör | Auslieferung steckerfertig und betriebsbereit. Sofern zwei Sensoren gleichzeitig mitbestellt werden, werden diese am Gerät montiert und konfiguriert ausgeliefert. Inkl. Verdrahtungsplan und deutscher CE-konformen Bedienungsanleitung für das Gesamtgerät und den enthaltenen Einbauregler. |
| Hinweis zu Varianten | Die hier genannten Technischen Daten gelten für die Basisausführung. Folgende weitere Ausführungen können Sie oben auswählen:
|
| Bestimmungsgemäße Verwendung | Verwendungshinweis nach §19, Abs. 2 EMVG: Das Gerät ist für die bestimmungsgemäße Verwendung in industrieller Umgebung geeignet. Die Nutzung in Wohngebieten ohne Netzfilter kann Störungen verursachen und muss vermieden werden. |
Downloads
Handbuch_RT5-13-2xTr81_20181207_web.pdf (0.50 MB)
A-senco_TR-81_Bedienungsanleitung.pdf (0.20 MB)
