Produktbeschreibung

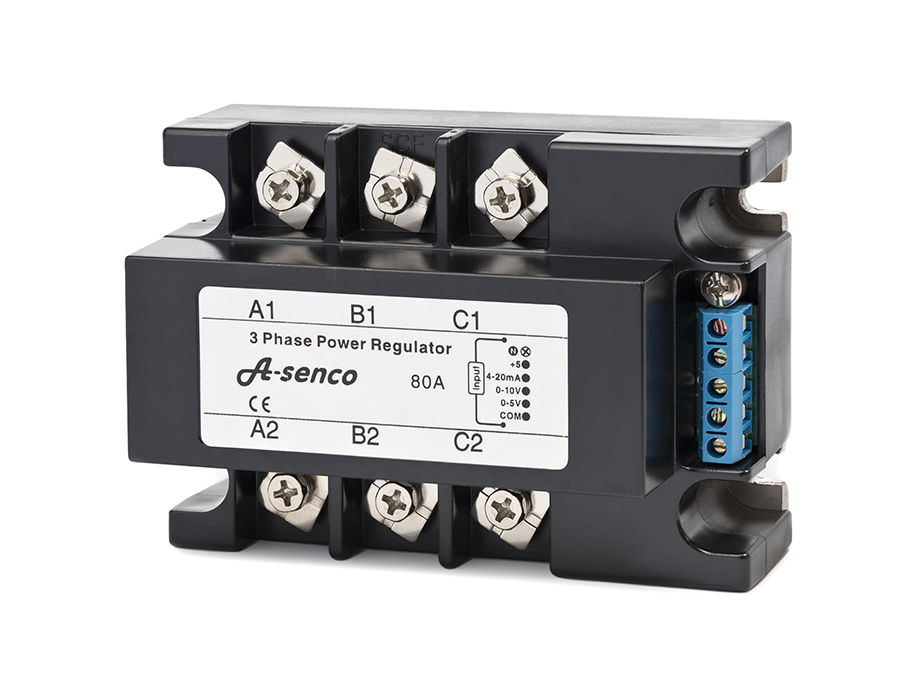

3 Phase Modul 80A, Ansteuerung 4 ...20mA / 0 ...10 Vdc, Poti
Beschreibung
Solid-State Thyristorsteller werden ähnlich wie Solid-State Relais zur Leistungsregelung von Lasten eingesetzt. Im Unterschied zu SSR-Relais erfolgt bei Thyristorstellern die Leistungsregelung nicht durch Taktung des Ausgangs (Pulsweitenmodulation), sondern stufenlos über einen sogenannten Phasenanschnitt der Sinuskurve des Laststromes. Vorzugsweise wird diese Technik zur stufenlosen Regelung bei ohmschen Lasten angewandt (z..B. elektrische Heizungen).
Die Vorteile der Leistungssteller A-senco SCR-708 sind:
- Sfufenlose Leistungsregelung von Lasten, welche an Starkstrom betrieben werden. Die Verdrahtung kann sowohl in Stern-, Parallel-, als auch in Dreieck-Schaltung erfolgen.
- Durch die verchiedenen Möglichkeiten der Ansteueurng durch Steuerspannung 0 ..10V DC, 4-20mA, oder mittels Potentiometer kann diese Phasenanschnittsteueurng universell eingesetzt werden.
- Verschleißarme Regelung, da ohne mechanische Komponenten.
- Kompakte Baumaße.
- Hohe Schaltleistungen (abhängig von verw. Kühlkörper) mit hoher Peakleistung für induktive Lasten, bzw. ausreichend Kurzzeitkapazität bei Verwendung von Schmelzsicherungen (nur Betriebsklasse aR oder gR)
- Verbesserte Linearität im Vergleich zu SCR-706 und SCR-707
- Geringe Verlustleistung unter Volllast
Es ist zu beachten, dass nicht alle elektrischen Lasten durch Phasenanschnitt geregelt werden können (siehe unten). Sehr gut lassen sich damit el. Heizungen, sowie Asyncronmotoren und ähnliche Lasten ansteuern. Die bei Phasenanschnittsteuerung grundsätzlich entstehende Verzerrungsblindleistung wird von den Netzbetreibern nur bei kleinen Leistungen akzeptiert. Im Zweifelsfall erkundigen Sie sich bei Ihrem zuständigen Elektrizitäts-Versorgungsunternehmen nach den in Ihrer Region gültigen Vorschriften. In Verbindung mit den durch uns angebotenen passiven Kühlkörpern ist beim SCR-708 Thyristorsteller eine Schaltleistung von max. 3x6 KW bei 100% Einschaltdauer ohne weiteres zu realisieren. Höhere Schaltlasten erfordern den Einsatz zusätzlicher Lüfter an den Kühlkörpern (aktive Kühlung).
Technische Daten
| Schaltungsart | Thyristorschaltung Phasenanschnitt |
|---|---|
| Montage | Auf ebenem, wärmeableitendem Untergrund, wie z.B. Montageplatte oder Metallgehäuse bei kleinen Lasten. Bei größeren Schaltleistungen findne Sie in unserem Sortiment geeignete Kühlkörper bis zu einer Schaltlast ca. 6 kW pro Phase. Größere Schaltlasten erfordern den Einsatz von aktiven Kühlkörpern. Beachten Sie unsere Angebote an Lüftern, welche unter der Kategorie Kühlkörper und Zubehör zu finden sind. Zur Montage auf unseren Kühlkörpern sind M4 Schrauben zu verwenden, ansonsten auch M5 möglich. Zur besseren Wärmeübertragung verwenden Sie unsere Wärmeleitpaste Art.-Nr. Z-11. |
| Schaltlast | 70 - 660VAC / 80A / 50-60Hz |
| Ansteuerung | verschiedene Arten der Ansteuerung sind möglich:
|
| Maße | Grundfläche ca. 105x75mm Gesamthöhe: 50mm |
| Abwärmfaktor | Phasenanschnittsteuerungen erzeugen unabhängig der gewählten Größe eine Wärmemenge von kontinuierlich ca. 1,2 Watt / Ampere geschalteter Last. Die max. Betriebstemperatur an der Wärmeableitfläche sollte 60°C nicht überschreten. |
| Sicherungen | Zur Absicherung der Last empfehlen wir superflinke Halbleiter-Schmelzsicherungen der Betriebsklasse aR oder gR |
| Schutzart | Für den Einbau in Schaltschränke, welche Schutzart IP20 erfordern, ist der Thyristorsteller mit einer transparenten Kunststoff-Abdeckplatte zu versehen (Berührungsschutz). |
| Sonstige Angaben | Auslieferung CE-konform mit Bedienungsanleitung, welche Sie ebenso unten downloaden können. |
Downloads
Bedienungsanleitung_SCR-708_web.pdf (0.12 MB)
